Zdalna kontrola temperatur i wilgotnosci

[Zefirek]

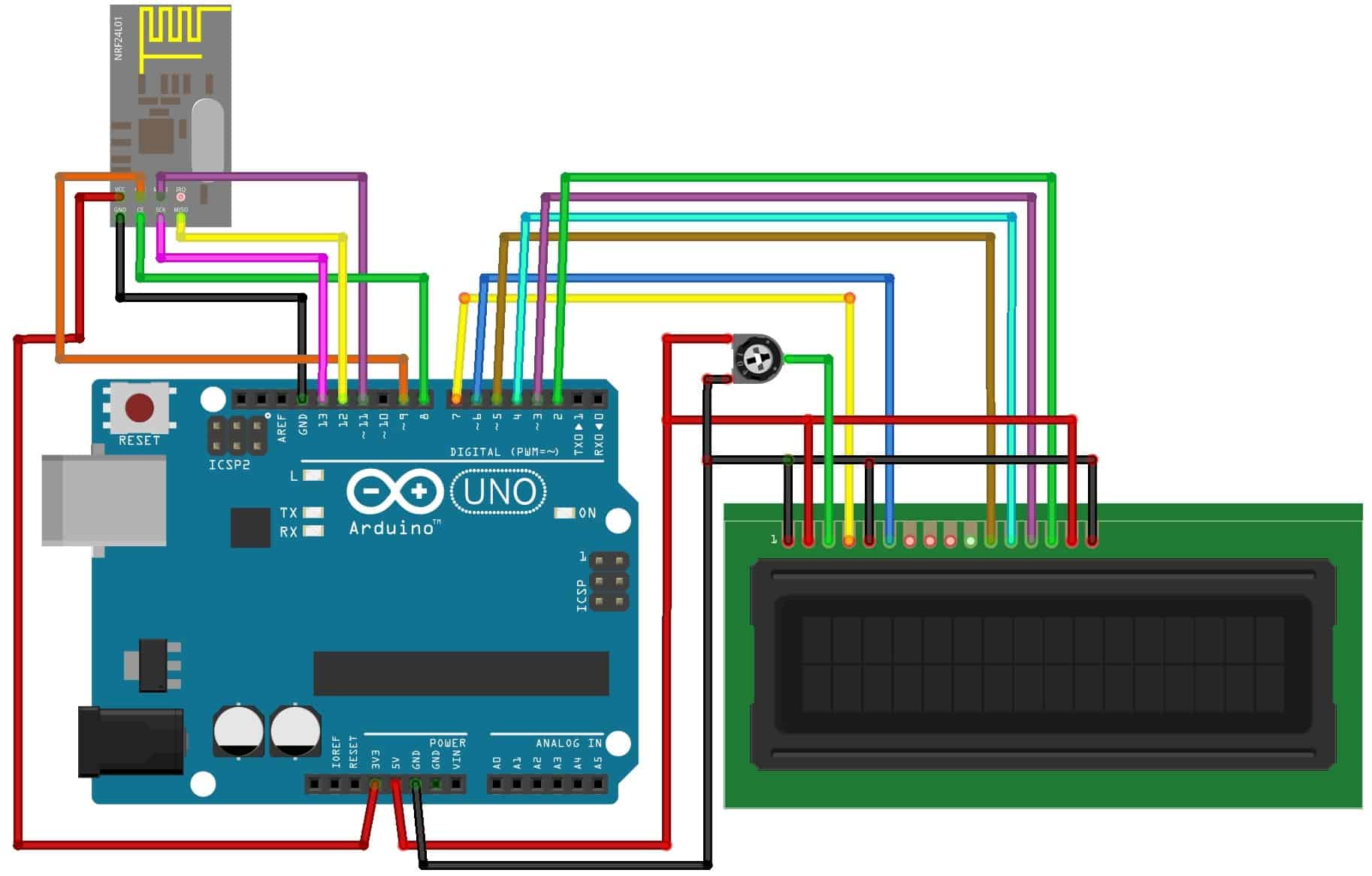

Poniżej przedstawiony złożony układ do zdalnej kontroli temperatury i wilgotności na bazie modułów NRF24L01 i DHT11 . Nadajnik oraz Odbiornik.

Gotowy układ.jpg (64.82 KiB) Przejrzano 1079 razy

Lista części do budowy układu:

Arduino UNO 2szt.
NRF24L01 1szt.
DHT11 Sensor 1szt.
LCD Display 16x2 1szt.
Potenciometr 10k






Jak podłaczyc:

MISO connects to pin 12 Arduino UNO
MOSI connects to pin 11 Arduino UNO
SCK connects to pin 13 Arduino UNO
CE connects to pin 8 Arduino UNO
CSN connects to pin 9 Arduino UNO
GND i VCC w NRF24L01 do GND i 3.3V w Arduino UNO

KOD NADAJNIK:

Kod: Zaznacz cały

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
#include <DHT11.h>

int pin = A0;
DHT11 dht11(pin);
float temperature[2];

double Fahrenheit(double celsius) {
return ((double)(9 / 5) * celsius) + 32;
}

double Kelvin(double celsius) {
return celsius + 273.15;
}

RF24 radio(8, 9);
const uint64_t pipe = 0xE8E8F0F0E1LL;

void setup(void) {
radio.begin();
radio.openWritingPipe(pipe);
}

void loop(void)
{
float temp, humi;
dht11.read(humi, temp);
temperature[0] = temp;
temperature[1] = humi;
radio.write(temperature, sizeof(temperature));
delay(1000);
}

KOD ODBIORNIK

Kod: Zaznacz cały

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
#include <DHT11.h>
#include <LiquidCrystal.h>

LiquidCrystal lcd(7, 6, 5, 4, 3, 2);


float temperature[2];

RF24 radio(8, 9);
const uint64_t pipe = 0xE8E8F0F0E1LL;

void setup(void)
{
  Serial.begin(9600);
  lcd.begin(16, 2);

  radio.begin();
  radio.openReadingPipe(1, pipe);
  radio.startListening();


  lcd.print("Humidity & temp");
  delay(2000);
  lcd.clear();
  lcd.print("Starting.....");
  delay(2000);
}

void loop(void)
{
  if ( radio.available() )
{
  bool done = false;
  while (!done)
{
  done = radio.read(temperature, sizeof(temperature));
  lcd.clear();
  delay(500);

  lcd.setCursor(0, 0);
  lcd.print("Temp");
  lcd.setCursor(0, 1);
  lcd.print("Humidity");
  lcd.setCursor(9, 0);
  lcd.print(temperature[0]);
  lcd.print(" C");
  lcd.setCursor(9, 1);
  lcd.print(temperature[1]);
  lcd.print(" %");
  delay(1000);
}
}
  else
{
  lcd.setCursor(0, 0);
  lcd.print("No radio Found");
}
}

Oczywiście do budowy układu można wykorzystać zamiast dużych i nieporęcznych układów UNO
o wiele mniejsze układy Nano lub nawet bezpośrednio atmege328p z tym ze należy wtedy wykozystac stabilizatos 3,3v do zasilenia modułów NRF i DHT11.


Biblioteki:

nRF24L01.zip

(1.45 KiB) Pobrany 122 razy

RF24.zip

(15.29 KiB) Pobrany 124 razy

DHT11.zip

(2.15 KiB) Pobrany 122 razy
