Czytnik RFID modRFID RC-522


RFID przykładowe zastosowania to: karty z biletem oraz karty umożliwiające otworzenie drzwi np. do biura lub domu. W projekcie zrealizowano prosty system, który może posłużyć właśnie do otwierania drzwi za pomocą odpowiedniego tagu RFID.

Do realizacji projektu potrzebne są następujące komponenty:

KAmduino UNO
Czytnik RFID modRFID RC-522
Konwerter stanów logicznych
Płytka prototypowa
Przewody do płytek prototypowych (męsko-męskie oraz żeńsko-męskie)
Diody LED (zielona i czerwona)
Rezystory 220 ohm (2 sztuki)

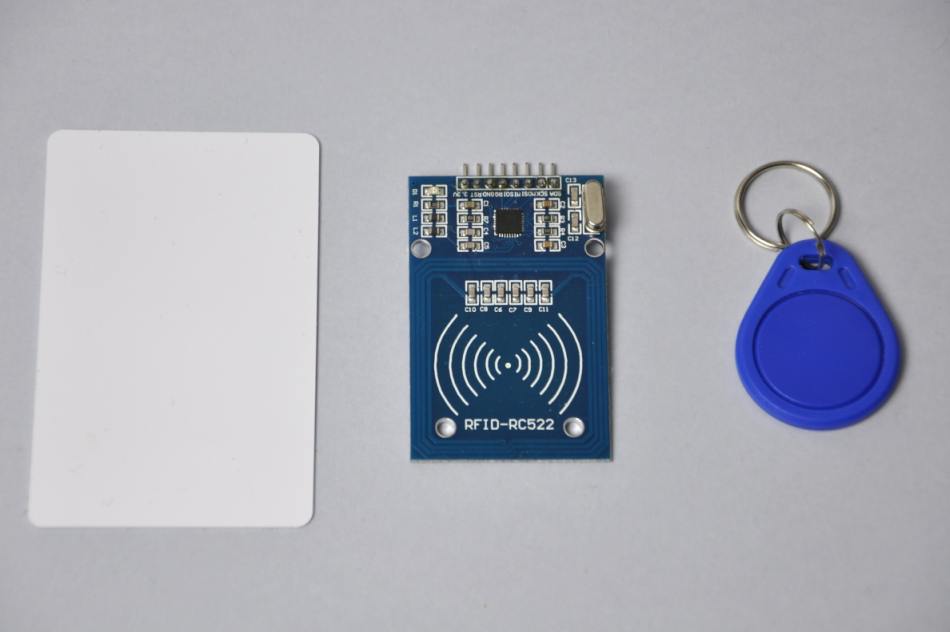

Zestaw modRFID, oprócz modułu z układem RC522 odczytującego dane z tagów, zawiera również dwa tagi RFID w postaci breloczka oraz karty. Moduł współpracuje z tagami pracującymi z częstotliwością nośną 13,56 MHz. Do komunikacji z mikrokontrolerem wykorzystuje interfejs SPI. Układ znajdujący się na płytce pracujące z napięciem 3,3 V co oznacza, że aby podłączyć linie sterujące do KAmduino UNO, konieczne jest użycie konwertera stanów logicznych. Dzięki niemu sygnały o napięciu 3,3 V będą zamieniane na sygnały o napięciu 5 V (i odwrotnie). Zestaw modRFID zawiera także 2 listwy goldpinów (proste i kątowe). Jedną z nich należy przylutować do modułu przed przystąpieniem do realizacji projektu.


Sposób połączenia elementów

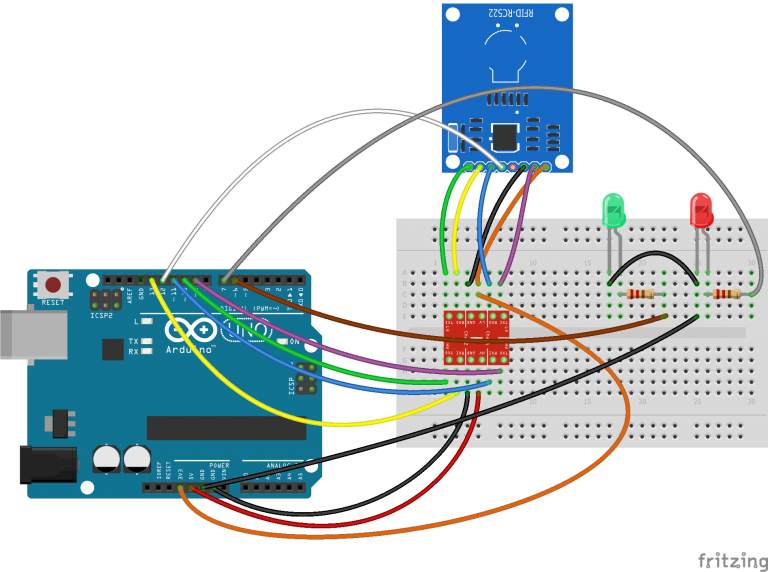

Pierwszym krokiem jest połączenie modułu do odczytu tagów z KAmduino UNO. Należy to zrobić zgodnie ze schematem pokazanym na rysunku

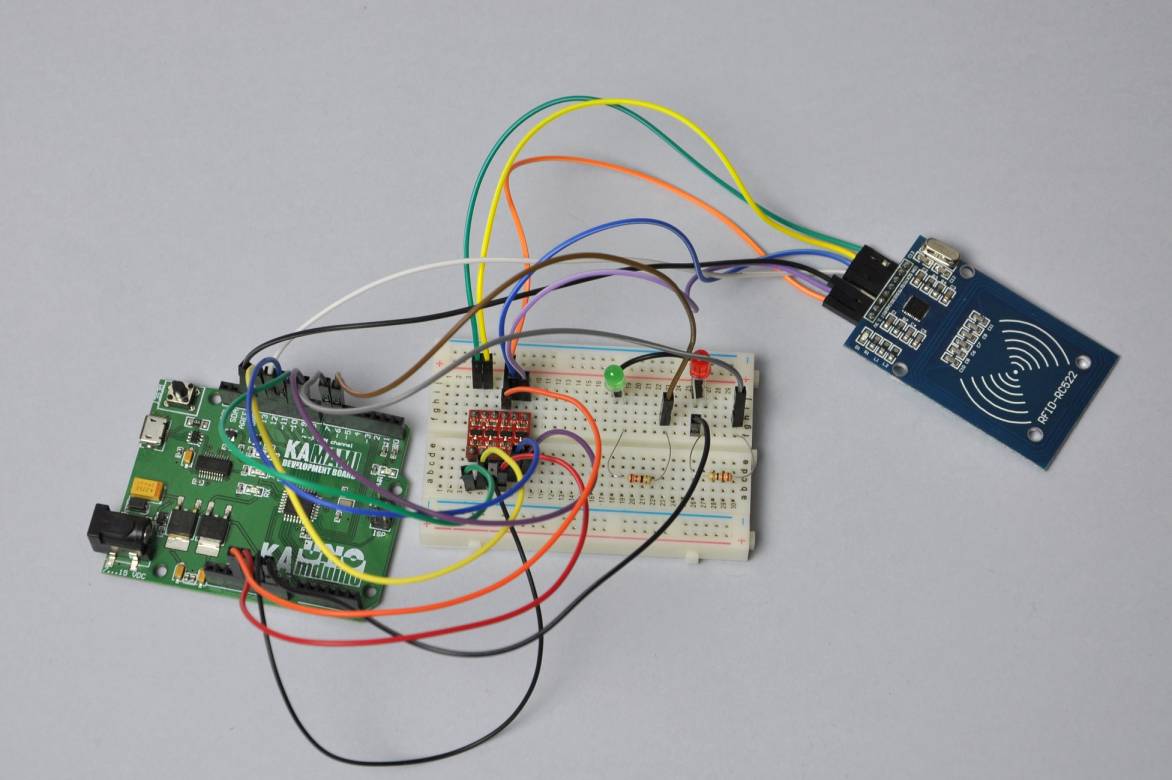

Zmontowany układ prezentuje się następująco (kolory przewodów zgadzają się z schematem):


Kod programu:

Kod: Zaznacz cały

/*
 * Program do elektronicznego zamka
 * Na podstawie przykładu "READNUID" znajdującego się w bibliotece MFRC522 library dostępnej pod adresem https://github.com/miguelbalboa/rfid
 *
 *
 *
 *
*/

#define LED_Zielona 6 // Pin do którego będzie podłączona Zielona dioda
#define LED_Czerwona  7  //Pin do którego będzie podłączona czerwona dioda

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9

MFRC522 rfid(SS_PIN, RST_PIN); // Instance of the class

const byte poprawna_karta[] = {0x10,0x55,0x60,0x89};


void setup() {
  Serial.begin(9600);
  SPI.begin(); // Init SPI bus
  rfid.PCD_Init(); // Init MFRC522
  pinMode(LED_Zielona,OUTPUT); // Ustawienie pinu LED_Zielona  jako wyjscie
  pinMode(LED_Czerwona,OUTPUT); // Ustawienie pinu LED_Czerwona jako wyjscie

}

void loop() {

  // Look for new cards
  if ( ! rfid.PICC_IsNewCardPresent())
    return;

  // Verify if the NUID has been readed
  if ( ! rfid.PICC_ReadCardSerial())
    return;


  if (rfid.uid.uidByte[0] == poprawna_karta[0] ||
      rfid.uid.uidByte[1] == poprawna_karta[1] ||
      rfid.uid.uidByte[2] == poprawna_karta[2] ||
      rfid.uid.uidByte[3] == poprawna_karta[3] )
     {

          Serial.println("Poprawna karta");
          digitalWrite(LED_Zielona,HIGH);
          delay(1500);
          digitalWrite(LED_Zielona,LOW);
  }
  else
  {
          Serial.println("Niepoprawna karta!!!");
          digitalWrite(LED_Czerwona,HIGH);
          delay(2000);
          digitalWrite(LED_Czerwona,LOW);

  }

  // Halt PICC
  rfid.PICC_HaltA();

  // Stop encryption on PCD
  rfid.PCD_StopCrypto1();
}

Biblioteka:

rfid-master.zip

(1.07 MiB) Pobrany 116 razy
